Вихревые вакуум-компрессоры ВВК 2

Вихревые вакуум-компрессоры ВВК 2

Установка ВВК-2М представляет собой вихревой вакуум-компрессор для подачи воздуха или газовой смеси без использования ресивера, воды, влагомаслоотделителей и иной обвязки.

Технические характеристики

Параметры

Единица

Значение

Рабочий газ



Воздух

Перепад давлений

в компрессорном режиме
в вакуумном режиме

до 30 кПа
до 24 кПа

Производительность

в компрессорном режиме
в вакуумном режиме

от 300** до 120*** куб. м/час
от 300** до 120*** куб. м/час

Подогрев газа

в компрессорном режиме
в вакуумном режиме

не более 85°С
не более 65°С

Время прогрева



около 20 мин.

Мощность двигателя



5,5 кВт

Потребляемая мощность***

в компрессорном режиме
в вакуумном режиме

не более 4,8 кВт
не более 4 кВт

Режим эксплуатации



круглосуточный или эпизодический



*- рабочие параметры приведены для воздуха с давлением на входе в компрессор 100 кПа в компрессорном или 76 кПа в вакуумном режиме и температурой 20°С
**- при перепаде давлений 5 кПа
***- при максимальном перепаде давлений (максимальной нагрузке)

Описание

Компрессор может использоваться как  для круглосуточной работы,  так и для эпизодического включения. Конструктивно ВВК-2М (воздуходувка) установлена на сварной раме, на которой расположен компрессор с электродвигателем без ременной передачи. Привод компрессора осуществляется напрямую, без муфты. Благодаря конструкторскому решению можно уменьшить производительность, за счет уменьшения потребляемой мощности при том же давлении.

ВВК-2М можно использовать как:

  • воздуходувку  для систем аэрирования, биоочистки воды, аэрации прудов и водоёмов
  • установку для сжигания мусора
  • воздуходувку для воздухоочистки материалов, для вакуумного оборудования
  • компрессор для бутылирования, для наклеки этикеток, наполнения бутылок (розлива жидкости в бутылки)
  • воздуходувку для шелкографии, оборудования для просушивания
  • воздуходувку для производства пластика (оборудование для сбора, производства, сушки и резки)
  • компрессор для пневмотранспорта муки, цемента, мела, каменной крошки и других сыпучих продуктов
  • компрессор для молокодоильной установки
  • компрессор в текстильном производстве (раскройное оборудование, оборудования по сбору пыли, гладильное оборудование, оборудование на пару)

Отличительные особенности:

  • Легкая трансформация воздуходувки за несколько минут в другое исполнение, но с тем же давлением и меньшей производительностью, а значит потребляемой мощностью
  • Работа в вакуумном или компрессорном режиме (откачка или подача газа)
  • Возможность последовательного или параллельного соединения однотипных машин
  • Высокая надежность
  • Непрерывная подача газа, вследствии чего компрессор не требует ресивера
  • Устойчивая работа во всем диапазоне изменения параметров
  • Минимальное техобслуживание
  • Не требует смазки и маслоснабжения
  • Компрессор безмасляный, а, значит,  не содержит масла в подаваемом газе
  • Возможность установки непосредственно рядом с потребителем
  • Легкость регулировки
  • Беспрерывный (круглосуточный) режим работы
  • Ремонтопригодность
  • Отечественная разработка, не уступающая зарубежным аналогам

Комбинированное использование

Комбинированное использование

Присоединяя однотипные компрессоры последовательно,  можно добиться увеличения давления при производительности равной или большей исходной; соединяя однотипные компрессора параллельно, можно достичь увеличения  производительности при одинаковом давлении. Например, соединив патрубок нагнетания первого компрессора с  патрубком всасывания второго компрессора, возможно создать общий перепад давления до 55 кПа.

Технические характеристики

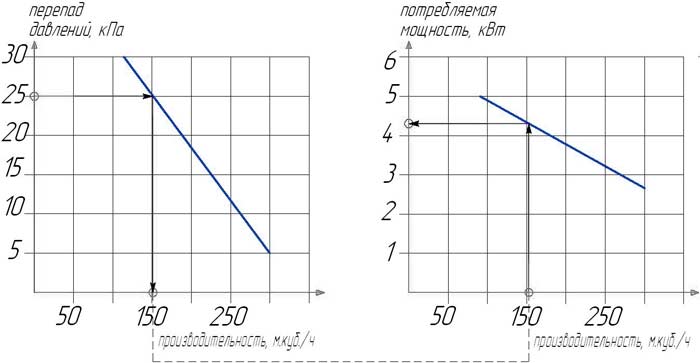

На рисунке показаны характеристики соответствия давления, производительности, мощности в

характеристики соответствия давления

зависимости от выбранной рабочей точки (нагрузки) для компрессорного режима (режима подачи газа). Зная, какую нагрузку в виде давления необходимо создать компрессором, можно по графику определить соответствующую производительность которую выдаст машина и потребляемую при этом мощность.
Если Вы затрудняетесь с определением рабочей точки, мы можем оказать услугу расчета и осуществить подбор компрессора или воздуходувки.

Длина компрессора может варьироваться в зависимости от (длины электродвигателя) производителя электродвигателя и его типа исполнения. Для крепления рамы компрессора используют анкерные болты с выступающей длиной от монтажной поверхности фундамента не менее 60 мм. При монтаже компрессора следует предусматривать зазор между задней стенкой электродвигателя и ближайшим препятствием (стенкой, соседним компрессором и т.п.) не менее 200 мм для осуществления нормальной подачи охлаждающего воздуха к вентилятору электродвигателя.
